تحليل أسباب إعداد الضغط غير المناسب للنظام الهيدروليكي

① الضغط المضبوط لصمام التنفيس غير مناسب

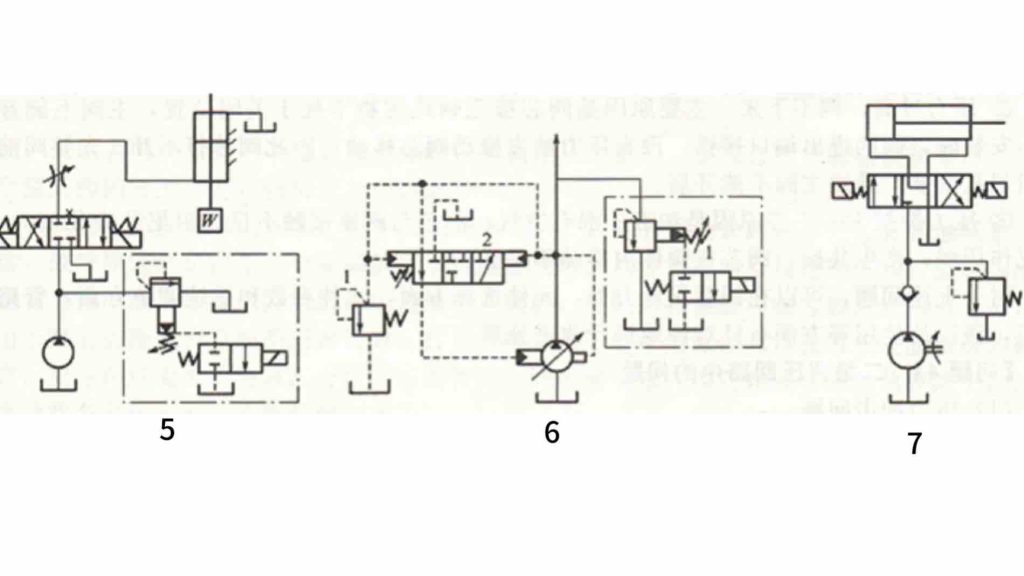

يؤدي ضغط الضبط غير الصحيح لصمام التنفيس إلى فشل سرعة حركة الأسطوانة الهيدروليكية في تلبية المتطلبات. الشكل 5 تتطلب الحلقة حركة سلسة عند الرفع، ونطاق ضبط السرعة الكبير، ويمكن إيقاف المكبس في أي موضع. ومع ذلك، أثناء التشغيل، عند ضبط السرعة الصاعدة للرفع، لا تتغير السرعة في نطاق كبير، وفقط عندما يتم ضبط فتحة الخانق إلى نطاق صغير جدًا، تتغير السرعة الصاعدة، ولا يمكن تلبية متطلبات الأداء. ويرجع ذلك إلى رفع ضغط صمام التنفيس. يجب أن يكون الضغط المضبوط لصمام التنفيس هو مجموع انخفاض الضغط المطلوب عندما يكون ضغط عمل المضخة الهيدروليكية مساويًا تمامًا لضغط الحمل للأسطوانة الهيدروليكية والتدفق الكلي للمضخة عبر صمام الخانق.

② معلمات ضبط الضغط غير الصحيحة

يؤدي الإعداد غير الصحيح لضغط الأسطوانة الهيدروليكية إلى ارتفاع درجة حرارة الزيت بشكل مفرط في نظام إمداد زيت مضخة الضغط المستمر. كما هو موضح في الشكل 6، بسبب معلمات ضبط الضغط غير الصحيحة، تكون درجة حرارة الزيت أثناء تشغيل النظام الهيدروليكي مرتفعة للغاية. والسبب المذكور أعلاه هو أن ضغط النظام Pr المعدل بواسطة صمام الضغط 1 أقل من الضغط Pt المعدل بواسطة نابض تنظيم الضغط للصمام 2، بحيث تعمل مضخة الضغط الثابت دائمًا عند أقصى إزاحة لها، ويكون التدفق الزائد فائضًا إلى الخزان مع الضغط Pr، ويتم تحويله كله إلى حرارة، بحيث تزداد درجة حرارة النظام الهيدروليكي. لذلك، يتم استخدام الصمام 1 كصمام أمان. اضبط ضغطه إلى 0.5 ~ 1 ميجا باسكال أكبر من الضغط الأقصى الذي يتطلبه النظام، ويمكن حل المشكلة المذكورة أعلاه.
